一、设备介绍

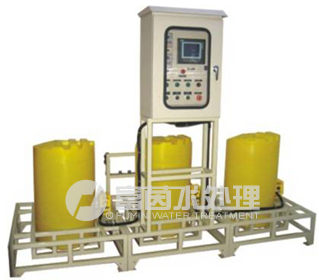

1、MHY自动加药装置特点：
MHY全自动加药装置控制系统由低压控制电器、微电脑控制器等组成，为确保加药装置的自动控制状态，主要控制电器选用可靠性较高的品牌元件，该系统的优点是性能可靠、寿命长、动作灵敏度高、能耗低、加药剂量准确等。
2、 控制系统介绍
自动控制柜内配有断路器、接触器及过载保护器、微电脑时间控制器、中间继电器、本地/远程控制选择开关、手/自动控制选择开关、运行及故障指示，设备运行状态信号输出等。
3、 控制原理
QF为总电源断路器负责为设备供电，HR1为电源指示（红色），搅拌器、计量泵工作电源主回路与电源断路器相连，AC/30为需辅助工作时的电源插座，DHC为微电脑时间控制器，直接连通总电源，该控制器共有8个时间段可供选择，在运行前需对其进行星期/启动时间/停止时间等参数的设置，FU1、FU2为搅拌器控制回路熔断器、FU3、为计量泵控制回路熔断器，它们分别受制于急停按钮（EM）、中间继电器KA1，KA1由BA及水流传感器控制。KA2、KA3为搅拌器、计量泵控制接触器。

二、 运用场合
适用于循环冷却水系统、热交换系统、空调制冷系统、热水锅炉系统等，分别用来保护冷却设备、热交换装置、空调器、锅炉等。
适用行业包括建筑、化工、电力、冶金、橡胶、轻纺、食品、等行业。
该设备要求流经水处理仪的水温不可超过95℃。

三、 设备调试
1、熟读产品手册
应熟读产品说明书、计量泵操作手册及微电脑时间控制器说明书；
2、控制柜检查
打开控制柜门，检查控制电器接线是否因长途运输引起松动，部件脱落，若有上述现象，应及时预以消除；
3、合上电源
打开控制柜门，合上电源总开关QF，查看电源指示灯(红色LED)、并释放急停按钮；
4、检查管路系统
检查管路系统之所有阀门应处于开启状态，注意在开启阀门时应先开出水端，后开进水端，开启时动作应缓慢，防止因水锤效应而损坏部件；
5、开启循环水系统
开启循环水系统，以确保循环水能正常流动，如水流无正常流动时，计量泵将无法启动运行；
6、检查药剂桶液位
检查药剂桶之液位是否处于正常，如液位过低将会有红色LED液位指示灯亮起，并不能进行加药；
7、启动搅拌器
按下搅拌器启动按钮(绿色)，绿色LED运行指示灯亮，搅拌器开始运行；
8、停止搅拌器
按下搅拌器停止按钮(红色)，绿色LED运行指示灯灭，搅拌器停止运行；
9、手动控制加药
启动——首先应将选择开关SA1置于本地档位，再将选择开关SA2置于手动档位，然后按下计量泵启动按钮(绿色)，绿色LED运行指示灯亮，计量泵开始运行。
停止——按下计量泵停止按钮(红色)，绿色LED运行指示灯灭，计量泵停止运行。
10、自动控制加药
启动---首先应将选择开关SA1置于本地档位，再将选择开关SA2置于自动档位，将微电脑时间控制器功能设为手动启动，绿色LED运行指示灯亮，计量泵开始运行。
停止---将微电脑时间控制器功能设为手动停止，绿色LED运行指示灯灭，计量泵停止运行。
11、远程控制加药(可选)；
启动---首先应将选择开关SA1置于远程档位，接通远程控制节点，绿色LED运行指示灯亮，此时计量泵开始运行。
停止---断开远程控制节点，绿色LED运行指示灯灭，此时计量泵停止运行。

警告!!!
以上调试工作是在带电情况下，因此具有一定危险性，应有经验人员方能进行。
