一、产品介绍
 1、概述：MHP系列自动排污过滤器（带电动装置）适用于空调循环水系统、工业冷却水系统等各种供水系统，在过滤过程中能持续有效的去除水中各种固体杂质，确保系统设备的安全可靠的运行。
2、工作原理：当过滤器工作时，水流导向阀开启，电控箱上绿色指示灯明亮指示过滤器为工作状态。当出口压力表指示值比进口压力表指示值大于设定值时（即压差超值），自动排污过滤器控制箱会自动关闭水流导向阀，打开电磁排污阀，水流经滤网前半段过滤，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网的作用。当压差值小于设定值后，经适当的自动延时处理，水流导向阀又重新开启，排污电磁阀关闭，恢复正常工作状态。
二、产品特点
过滤器在正常工作状态下，整个冲洗过程无需停机，全自动运行。必要时可人工干预操作冲洗、排污。
三、产品型号及说明
该设备按进出水口径分，常规产品有3〞、4〞、5〞、6〞、8〞、10〞、12〞、14〞、16〞、18〞、20〞、24〞等12种规格，公称压力为PN=1.6Mpa；对特殊规格的产品我公司可按要求定做。
四、产品主要技术参数
1. 输入电源：220V/50Hz
2. 压损：≤0.015 Mpa
3. 工作温度：≤90℃
4. 过滤精度d=1.6mm
5. 其他工作压力、过滤精度及规格尺寸可按用户要求制造
6. 法兰连接尺寸按GB9119—2000
五、结构说明

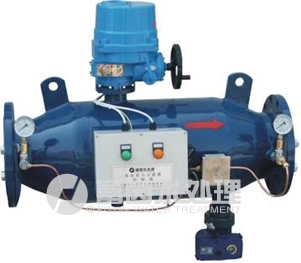

MHP自动排污过滤器（带电动装置）主要由碳钢筒体、不锈钢滤网、水流导向阀、电动执行机构、进出口压力仪表、压差开关、控制箱及排污装置组成。
|
